Ban công và kết cấu công xôn không có cột đỡ trực tiếp tại đầu ngoài nên phản ứng khá nhạy với tải trọng, vết nứt và độ võng. Khi hồ sơ thiết kế không đầy đủ, kết cấu có dấu hiệu xuống cấp hoặc công năng sử dụng thay đổi, thử tải ban công có thể được xem xét để kiểm tra khả năng làm việc thực tế. Trong bài viết này, BỐN IBST sẽ trình bày cách khảo sát, bố trí tải, quan trắc và đánh giá kết quả thử tải đối với ban công và các kết cấu nhô ra.
Thử tải ban công là gì?

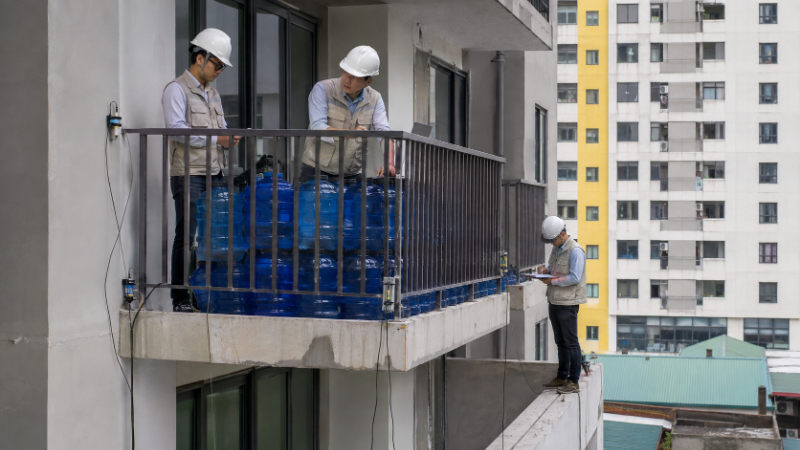

Thử tải ban công là quá trình đặt tải có kiểm soát lên kết cấu, sau đó đo độ võng, biến dạng, vết nứt và khả năng phục hồi sau khi dỡ tải. Mục tiêu là thu thập dữ liệu thực tế để hỗ trợ đánh giá khả năng chịu lực và mức độ an toàn khi sử dụng.
Ban công thường làm việc như một bản công xôn. Một đầu bản được liên kết với dầm, sàn hoặc tường chịu lực, trong khi đầu còn lại nhô ra ngoài. Vì vậy, khu vực liên kết với kết cấu chính thường chịu mô men lớn và cần được kiểm tra kỹ.
Trong một công trình xây dựng, kết cấu nhô ra có thể bao gồm ban công, mái đua, sàn thao tác, ô văng hoặc hành lang công xôn. Mỗi loại có kích thước, vật liệu và sơ đồ chịu lực khác nhau nên không thể áp dụng cùng một phương án thử tải.
Khi nào cần kiểm tra và thử tải ban công?
Không phải mọi ban công đều cần thử tải. Phương pháp này thường được cân nhắc khi việc đánh giá bằng hồ sơ, khảo sát và tính toán chưa cung cấp đủ cơ sở kết luận.
Một số trường hợp thường gặp gồm:
- Ban công xuất hiện vết nứt: Vết nứt tại mặt trên gần vị trí liên kết, mặt dưới bản hoặc dọc mép ban công có thể liên quan đến sự làm việc của kết cấu. Cần khảo sát nguyên nhân trước khi quyết định thử tải.
- Kết cấu có biểu hiện võng hoặc nghiêng: Mép ngoài ban công bị hạ thấp, nước mưa đọng bất thường hoặc lan can biến dạng là những dấu hiệu cần được đo đạc và kiểm tra.
- Hồ sơ thiết kế không đầy đủ: Công trình cũ có thể bị thất lạc bản vẽ hoặc không xác định được rõ chiều dày bản, cách bố trí cốt thép và tải trọng thiết kế ban đầu.
- Ban công đã sửa chữa hoặc gia cường: Sau khi bổ sung thép, tăng tiết diện, dán vật liệu gia cường hoặc phục hồi bê tông, thử tải có thể được cân nhắc để kiểm tra phản ứng của kết cấu sau can thiệp.
- Thay đổi cách sử dụng: Việc đặt bồn cây lớn, thiết bị, bể nước, cụm điều hòa hoặc tập trung đông người có thể làm tải trọng thực tế khác với điều kiện sử dụng trước đây.
Xem thêm: Các chỉ số quan trọng cần theo dõi khi đo rung công trình xây dựng
Quy trình thử tải ban công và kết cấu công xôn
Quy trình thử tải phải được xây dựng riêng cho từng đối tượng. Với ban công, vị trí ngàm, chiều dài phần nhô ra và khả năng bố trí hệ thống an toàn là những nội dung cần được xử lý ngay từ đề cương.
Khảo sát hiện trạng và thu thập hồ sơ
Đơn vị kiểm tra cần xác định cấu tạo thực tế trước khi tính toán tải thử. Công việc này giúp hạn chế trường hợp đặt tải không đúng sơ đồ chịu lực của ban công.
Các nội dung khảo sát thường gồm:
- Đo kích thước bản ban công, chiều dài công xôn và chiều dày kết cấu.
- Ghi nhận vị trí, hướng phát triển và bề rộng vết nứt.
- Kiểm tra bong tróc, thấm nước, gỉ thép và tình trạng liên kết.
- Đối chiếu bản vẽ thiết kế, hồ sơ sửa chữa hoặc tài liệu hoàn công.
- Xác định tải trọng thường xuyên đang tồn tại trên ban công.
Khi cần thiết, có thể kết hợp thiết bị dò cốt thép, siêu âm bê tông hoặc phương pháp kiểm tra cường độ phù hợp. Kết quả khảo sát là dữ liệu đầu vào cho bước phân tích kết cấu.
Phân tích khả năng chịu lực và lập đề cương thử tải
Trước khi chất tải, kỹ sư cần xây dựng mô hình tính toán để dự báo độ võng, vùng xuất hiện vết nứt và phản ứng của ban công tại từng cấp tải.
Đề cương thử tải cần làm rõ:
- Mục tiêu thử nghiệm: Kiểm tra theo tải trọng sử dụng, tải trọng yêu cầu mới hay đánh giá sau sửa chữa.
- Giá trị tải thử: Được xác định từ hồ sơ thiết kế, tiêu chuẩn áp dụng, tải trọng hiện có và mục tiêu kiểm tra.
- Sơ đồ chất tải: Phải tạo ra hiệu ứng gần với điều kiện cần đánh giá, đặc biệt là mô men tại vị trí liên kết.
- Cấp tải và thời gian giữ tải: Tải được tăng theo từng bước để theo dõi phản ứng thay vì đặt toàn bộ tải ngay lập tức.
- Tiêu chí dừng thử: Xác định trước các dấu hiệu bất thường buộc phải ngừng tăng tải hoặc dỡ tải khẩn cấp.
Chuẩn bị tải trọng và biện pháp an toàn

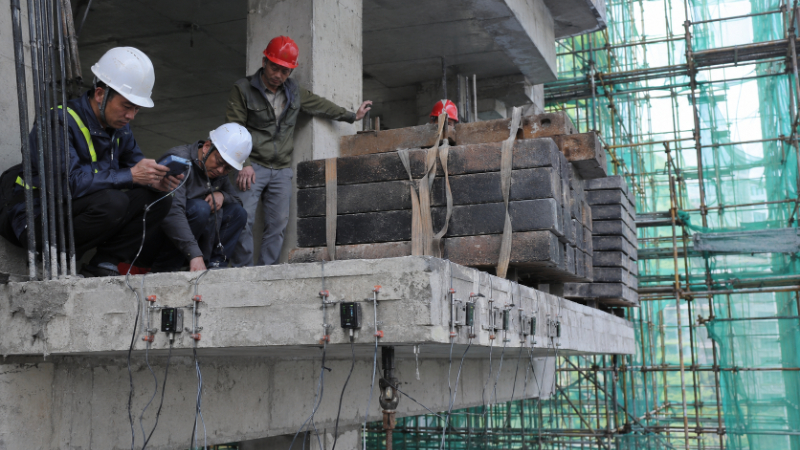

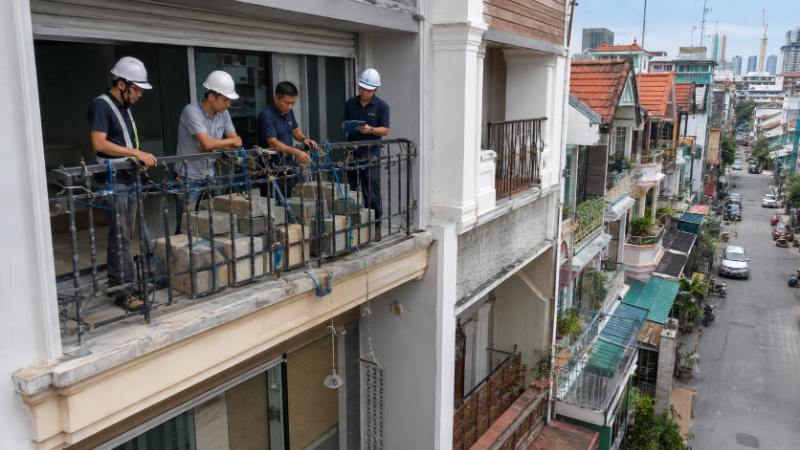

Tải thử có thể được tạo bằng bao cát, bồn nước, khối vật liệu đã xác định khối lượng hoặc hệ thống gia tải chuyên dụng. Thiết bị phải cho phép kiểm soát tải và phân bố tải theo đề cương.

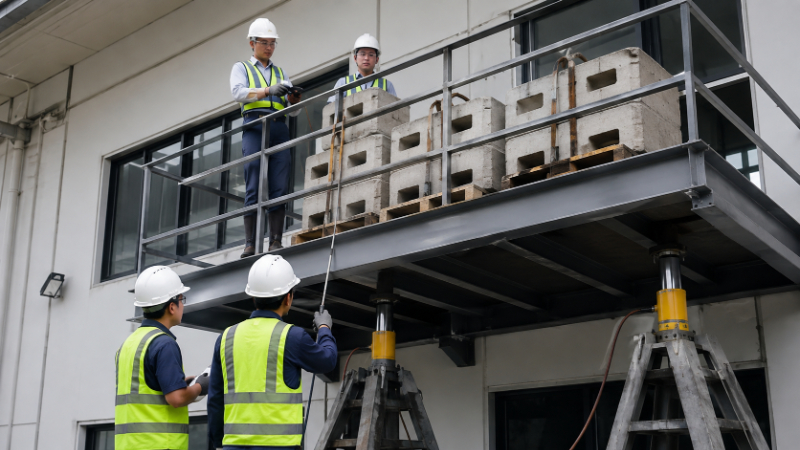

Với thử tải công xôn, biện pháp an toàn cần được thiết kế cẩn thận vì phía dưới đầu ngoài thường không có cấu kiện đỡ. Khu vực bên dưới phải được khoanh vùng và ngăn người không có nhiệm vụ đi vào.
Hệ thống chống đỡ an toàn, nếu được sử dụng, không được tiếp xúc và tham gia chịu lực trong điều kiện thử bình thường. Hệ thống này chỉ có nhiệm vụ hạn chế hậu quả nếu kết cấu xuất hiện mất ổn định.
Ngoài ra, cần kiểm tra lối vận chuyển tải, vị trí tập kết vật liệu và khả năng chịu lực của các khu vực lân cận. Không nên dồn toàn bộ tải thử tại một điểm nếu đề cương yêu cầu tải phân bố.
Lắp đặt thiết bị đo và ghi số liệu ban đầu

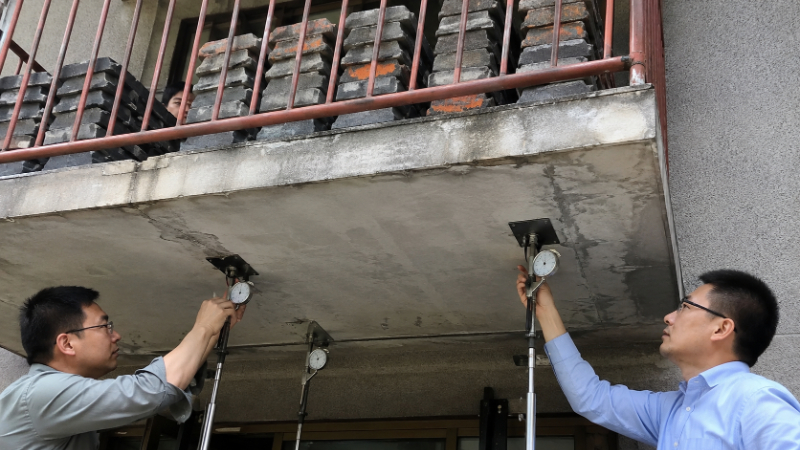

Thiết bị quan trắc được lắp tại các vị trí có khả năng xuất hiện chuyển vị hoặc hư hỏng đáng kể. Với ban công, mép ngoài và khu vực gần liên kết với sàn chính là hai vùng cần chú ý.
Các thông số thường được theo dõi gồm:
- Độ võng tại mép ngoài và các điểm trung gian.
- Chuyển vị của gối hoặc kết cấu liền kề.
- Góc xoay của bản công xôn.
- Bề rộng và sự phát triển của vết nứt.
- Giá trị tải trọng và thời gian giữ tải.
- Nhiệt độ, gió hoặc điều kiện môi trường có thể ảnh hưởng đến phép đo.
Trước khi gia tải, cần ghi số liệu ban đầu và kiểm tra độ ổn định của thiết bị. Giá đỡ thiết bị đo phải độc lập để tránh kết quả bị ảnh hưởng bởi chuyển vị của chính ban công.
Gia tải theo từng cấp và quan trắc liên tục
Tải trọng được đưa lên theo các cấp đã quy định. Sau mỗi cấp, kỹ sư tạm dừng để đọc số liệu, kiểm tra vết nứt và so sánh phản ứng thực tế với dự báo tính toán.
Trong quá trình thử tải kết cấu nhô ra, không nên chỉ theo dõi giá trị võng cuối cùng. Diễn biến độ võng theo tải và theo thời gian cũng cho biết kết cấu đang phản ứng ổn định hay xuất hiện dấu hiệu bất thường.
Việc gia tải phải dừng khi xuất hiện một trong các tình huống sau:
- Độ võng tăng nhanh và không tương xứng với phần tải vừa bổ sung.
- Vết nứt mở rộng đột ngột hoặc xuất hiện tại vị trí bất thường.
- Bê tông bong, vỡ hoặc có dấu hiệu mất liên kết.
- Kết cấu tiếp tục chuyển vị mạnh trong thời gian giữ nguyên tải.
- Thiết bị đo, tải thử hoặc hệ thống bảo vệ mất ổn định.
Người điều hành thử tải là người quyết định có tiếp tục tăng tải hay không. Không được tự ý bổ sung tải chỉ vì chưa đạt cấp tải dự kiến.
Giữ tải, dỡ tải và đo khả năng phục hồi
Khi đạt cấp tải mục tiêu, tải được giữ trong khoảng thời gian nêu tại đề cương. Trong giai đoạn này, số liệu được ghi theo các mốc thời gian để đánh giá sự phát triển của biến dạng.
Sau đó, tải được dỡ theo trình tự kiểm soát. Thiết bị tiếp tục đo độ võng và vết nứt để xác định mức độ phục hồi của kết cấu.
Một ban công có thể không trở lại hoàn toàn vị trí ban đầu ngay sau khi dỡ tải. Vì vậy, độ võng dư phải được xem xét cùng biểu đồ tải trọng – biến dạng, tình trạng vết nứt và kết quả tính toán, thay vì đánh giá bằng một giá trị riêng lẻ.
Xem thêm: Thí nghiệm thử tải kết cấu công trình
Kết luận
Thử tải ban công là công việc cần được chuẩn bị từ khảo sát, tính toán đến bố trí tải và quan trắc. Đối với kết cấu công xôn, việc kiểm soát an toàn và theo dõi vùng liên kết có ý nghĩa đặc biệt quan trọng. Không nên tự chất vật nặng lên ban công để kiểm tra vì tải trọng không được kiểm soát có thể gây hư hỏng hoặc mất an toàn.
Nếu ban công có vết nứt, võng, thiếu hồ sơ thiết kế hoặc vừa được gia cường, hãy gửi bản vẽ, hình ảnh hiện trạng và mục đích sử dụng cho BỐN IBST. Các thông tin này là cơ sở để tư vấn phạm vi kiểm tra, xây dựng đề cương thử tải và dự toán chi phí phù hợp.
