Thẩm tra thiết kế xây dựng là bước rà soát các nội dung kỹ thuật quan trọng như giải pháp kết cấu, tải trọng, vật liệu, bản vẽ, hồ sơ tính toán và sự phối hợp giữa các bộ môn. Quá trình này giúp phát hiện sai sót, điểm chưa phù hợp và các rủi ro kỹ thuật trước khi triển khai thi công, đồng thời tạo cơ sở để hoàn thiện hồ sơ thiết kế một cách đồng bộ và an toàn hơn. Cùng BỐN IBST tìm hiểu rõ hơn trong bài viết dưới đây.
Các nội dung kỹ thuật cần kiểm tra khi thẩm tra thiết kế xây dựng
Thẩm tra thiết kế xây dựng cần xem xét đồng thời nhiều nhóm nội dung để đảm bảo hồ sơ có tính đồng bộ, khả thi và phù hợp với yêu cầu kỹ thuật của công trình. Phạm vi kiểm tra sẽ thay đổi tùy loại công trình và giai đoạn thiết kế.
Giải pháp kiến trúc và công năng
Phần kiến trúc cần được đối chiếu với yêu cầu sử dụng và các bộ môn kỹ thuật liên quan. Nội dung thường gồm:
- Mặt bằng công năng.
- Kích thước và cao độ chính.
- Giải pháp giao thông trong công trình.
- Vị trí các khu vực kỹ thuật.
- Sự phù hợp giữa kiến trúc và kết cấu.
Việc rà soát giúp phát hiện sớm các vị trí có thể gây xung đột khi triển khai thi công.
Giải pháp kết cấu chịu lực
Hệ kết cấu cần được đánh giá về sơ đồ làm việc, khả năng truyền lực và mức độ phù hợp với quy mô công trình. Các nội dung cần kiểm tra gồm:
- Sơ đồ kết cấu tổng thể.
- Móng, cột, dầm, sàn và hệ chịu lực chính.
- Kích thước và tiết diện cấu kiện.
- Sự liên tục của đường truyền tải.
- Độ ổn định của hệ kết cấu.
Kết quả thẩm tra giúp xác định phương án kết cấu có hợp lý và đủ cơ sở để triển khai hay không.
Tải trọng và tổ hợp tải trọng
Tải trọng là dữ liệu đầu vào quan trọng của hồ sơ tính toán. Khi thẩm tra cần kiểm tra:
- Tĩnh tải.
- Hoạt tải.
- Tải trọng gió.
- Tải trọng thiết bị.
- Tải trọng tập trung.
- Các tổ hợp tải trọng sử dụng trong tính toán.
Nếu thiếu hoặc khai báo sai tải trọng, kết quả tính toán có thể không phản ánh đúng điều kiện làm việc thực tế.
Vật liệu và thông số kỹ thuật
Các thông số vật liệu cần thống nhất giữa thuyết minh, mô hình tính và bản vẽ. Nội dung thường gồm:
- Cường độ bê tông.
- Loại và cấp thép.
- Thép kết cấu.
- Bu lông và vật liệu liên kết.
- Các yêu cầu kỹ thuật đối với vật liệu hoàn thiện liên quan.
Việc kiểm tra giúp tránh tình trạng một loại vật liệu được thể hiện khác nhau giữa các phần hồ sơ.
Xem thêm: Xác định tải trọng thử nghiệm công trình thế nào để bảo đảm an toàn?

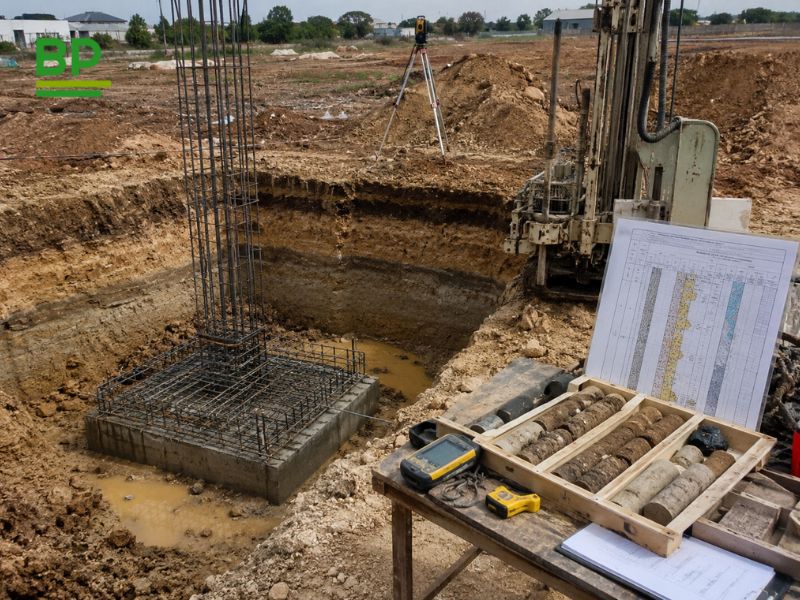

Móng và điều kiện nền đất
Giải pháp móng cần phù hợp với tải trọng công trình và dữ liệu khảo sát địa chất. Khi thẩm tra thường xem xét:
- Loại móng được lựa chọn.
- Sức chịu tải của nền.
- Chiều sâu đặt móng.
- Khả năng lún và lún lệch.
- Sự phù hợp giữa tải trọng chân cột và thiết kế móng.
Đây là nhóm nội dung đặc biệt quan trọng với công trình có tải trọng lớn hoặc điều kiện địa chất phức tạp.
Hệ thống kỹ thuật và sự phối hợp giữa các bộ môn
Ngoài kết cấu, cần rà soát sự phối hợp giữa kiến trúc, điện, cấp thoát nước, thông gió và các hệ thống khác. Một số nội dung gồm:
- Vị trí ống và hộp kỹ thuật.
- Các lỗ mở xuyên dầm, sàn.
- Không gian dành cho thiết bị.
- Cao độ trần và hệ thống MEP.
- Các vị trí có nguy cơ xung đột với kết cấu.
Việc phối hợp tốt giữa các bộ môn giúp hạn chế sửa đổi bản vẽ và xử lý phát sinh tại hiện trường.
Những nội dung cần kiểm tra trong hồ sơ tính toán kết cấu
Hồ sơ tính toán là cơ sở để đánh giá khả năng chịu lực và độ ổn định của công trình. Khi thẩm tra, cần kiểm tra từ dữ liệu đầu vào đến kết quả cuối cùng.
Một số nội dung quan trọng gồm:
- Mô hình tính toán có phù hợp với sơ đồ kết cấu thực tế hay không.
- Điều kiện liên kết và gối tựa được khai báo đúng chưa.
- Tải trọng và tổ hợp tải có đầy đủ không.
- Vật liệu trong mô hình có thống nhất với bản vẽ không.
- Nội lực của dầm, cột, sàn và móng.
- Khả năng chịu lực của từng cấu kiện.
- Độ võng, chuyển vị và biến dạng.
- Ổn định tổng thể của công trình.
- Khả năng chống lật, trượt hoặc mất ổn định khi cần.
- Các cấu kiện đặc biệt hoặc vị trí có nội lực lớn.
Hồ sơ tính toán cần được đối chiếu với bản vẽ để đảm bảo các cấu kiện được triển khai đúng theo kết quả thiết kế.
Những lỗi kỹ thuật thường gặp khi thẩm tra thiết kế
Trong quá trình thẩm tra thiết kế xây dựng, nhiều sai sót xuất phát từ việc hồ sơ được lập riêng lẻ giữa các bộ môn hoặc cập nhật không đồng bộ.
Một số lỗi thường gặp gồm:
- Bỏ sót tải trọng hoặc khai báo tải trọng chưa đúng.
- Mô hình tính không phản ánh đúng điều kiện liên kết thực tế.
- Tiết diện cấu kiện trên bản vẽ khác với mô hình.
- Cường độ vật liệu không thống nhất.
- Bố trí cốt thép không phù hợp với kết quả tính.
- Độ võng hoặc chuyển vị chưa được kiểm tra đầy đủ.
- Giải pháp móng chưa phù hợp với hồ sơ địa chất.
- Thiếu chi tiết liên kết tại các vị trí quan trọng.
- Xung đột giữa kết cấu và hệ thống MEP.
- Sai khác về cao độ giữa các bộ môn.
- Các bản vẽ sử dụng phiên bản khác nhau.
- Thuyết minh không cập nhật theo phương án thiết kế cuối cùng.
Rà soát kỹ những lỗi này trước khi thi công giúp hạn chế phải chỉnh sửa tại hiện trường và giảm rủi ro phát sinh.
Xem thêm: Thử tải sàn kho trước khi tăng tải hàng hóa: Những điều cần kiểm tra
Cách đối chiếu bản vẽ, thuyết minh và hồ sơ tính toán
Ba nhóm tài liệu này cần được kiểm tra đồng thời thay vì xem xét riêng biệt. Mục tiêu là đảm bảo mọi thông số thiết kế được thể hiện nhất quán từ tính toán đến bản vẽ thi công.
Đối chiếu kích thước và tiết diện cấu kiện
Trước tiên cần so sánh các thông số hình học giữa mô hình và bản vẽ. Nội dung gồm:
- Kích thước cột.
- Tiết diện dầm.
- Chiều dày sàn.
- Kích thước móng.
- Cao độ các tầng.
Nếu có sai khác, cần xác định phiên bản đúng trước khi tiếp tục thẩm tra.
Đối chiếu vật liệu và tải trọng
Các thông số đầu vào phải thống nhất trong toàn bộ hồ sơ. Cần kiểm tra:
- Cường độ bê tông.
- Cấp thép.
- Tĩnh tải và hoạt tải.
- Tải trọng thiết bị.
- Các hệ số và tổ hợp tải.
Sự khác nhau giữa thuyết minh và mô hình có thể làm thay đổi đáng kể kết quả tính toán.
Đối chiếu kết quả tính toán với bản vẽ
Sau khi kiểm tra đầu vào, cần xác định bản vẽ có phản ánh đúng kết quả tính hay không. Nội dung thường gồm:
- Bố trí cốt thép.
- Tiết diện cấu kiện.
- Chi tiết nút liên kết.
- Kích thước bản mã, bu lông hoặc mối hàn.
- Cấu tạo móng và chân cột.
Bước này giúp hạn chế tình trạng hồ sơ tính toán đúng nhưng bản vẽ triển khai lại không phù hợp.
Kiểm tra sự phối hợp giữa các bộ môn
Cuối cùng, cần đối chiếu kết cấu với kiến trúc và MEP. Các vị trí cần lưu ý gồm:
- Lỗ mở xuyên dầm, sàn.
- Hộp kỹ thuật.
- Trục cột và tường.
- Cao độ trần.
- Vị trí thiết bị và đường ống.
Việc đối chiếu đồng bộ giúp giảm xung đột và tăng tính khả thi khi thi công.
Kết luận
Thẩm tra thiết kế xây dựng cần kiểm tra đồng thời giải pháp kết cấu, tải trọng, vật liệu, hồ sơ tính toán và sự thống nhất giữa các bộ môn. Việc rà soát kỹ trước khi thi công giúp phát hiện sớm sai sót kỹ thuật, hạn chế điều chỉnh tại hiện trường và nâng cao độ tin cậy của hồ sơ thiết kế.
